室外給水排水

室外給水排水概述

系統組成因水源不同而有所不同：

室外給水管網

2．管道布置

⑴布置位置：沿道路或平行于建筑物，布置在綠化帶、人行道及慢車道下，滿足各種管線綜合規劃要求。

⑵埋設深度：管頂最小覆土深度不得小于土壤冰凍線以下0．15m，行車道下的管線覆土深度不宜小于0．7m。

⑶管網的主干管布置在兩側用水量較大的地區，并以最短的距離向最大的用水戶供水。

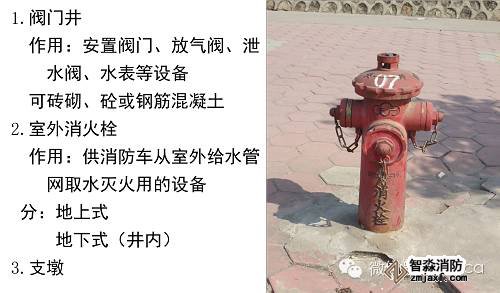

附屬構筑物

管網的壓力以及管道材質和連接

管網的壓力

室外供水壓力隨時隨地在變；

離加壓泵站、水塔越近、地勢越低，供水壓力越大；

用水高峰時，建筑物外的水壓力就小了。

管道材質及連接

室外給水多用有襯里給水鑄鐵管，橡膠圈、膨脹水泥或石棉水泥接口；

承插式預應力鋼筋混凝土管和自應力鋼筋混凝土管，橡膠圈接口；

現在也有用塑料管及復合管的。

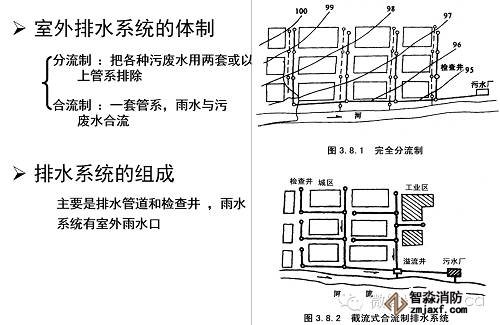

管室外排水系統體制及組成

室外排水屬于無壓流，水靠重力流動，因而從上游到下游，管底標高越走越低

污水為非滿管流設計

雨水按滿管流設計

室外排水管材

多用混凝土或鋼筋混凝土管；埋地排水塑料管、石棉水泥管、陶土管、鑄鐵等視情況而用；

連接：承插或平口；

室外排水系統構筑物

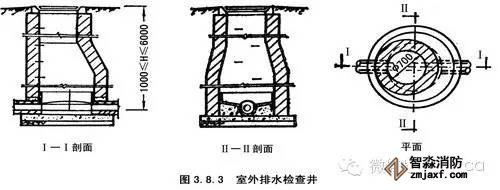

⑴檢查井

作用：連接（代替管件）、檢查、清通

位置：管線交匯、轉彎、管徑或坡度改變處、直線管段每隔一定距離處

組成：井基、井底、井身、井蓋及井蓋座

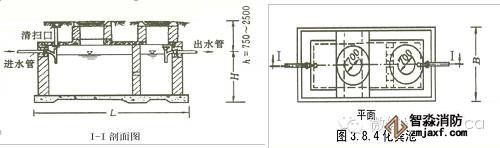

⑵化糞池

作用：化糞池是對糞便污水進行截流沉淀；并對沉淀物中的有機物進行厭氧酵化處理

原理：流速慢，雜物下沉，上清液排出

構造：有圓形、矩形 ；雙格 、三格

化糞池宜設置在接戶管的下游段，建筑物背向大街一側，靠近衛生間但便于機動車清掏的地方。

距外墻≮5m，距地下取水構筑物≮30m，距水池≮10m。

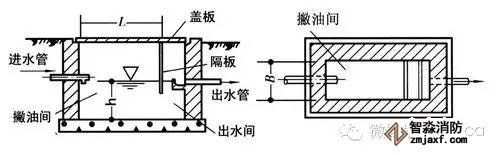

⑶隔油池

作用：收集并去除污水中的油脂及輕油等。

位置：排除油脂的隔油池宜靠近含油污水產生地，也可在室內含油污水排水支管上設隔油器。

排除輕油的隔油池宜設在室外。

構造及原理：流速慢，油浮，撇走。

⑷沉沙池

作用：沉淀并排除污水中的泥沙等無機物；

構造及原理：

⑸降溫池

作用：溫度高于40℃的廢水，在排人城鎮排水管道之前應采取降溫處理

原理：間歇排熱水的可放涼或與涼水混合，連續排熱水的使熱水與涼水充分混合。

構造：降溫池有虹吸式和隔板式兩種。

建筑生活給水排水

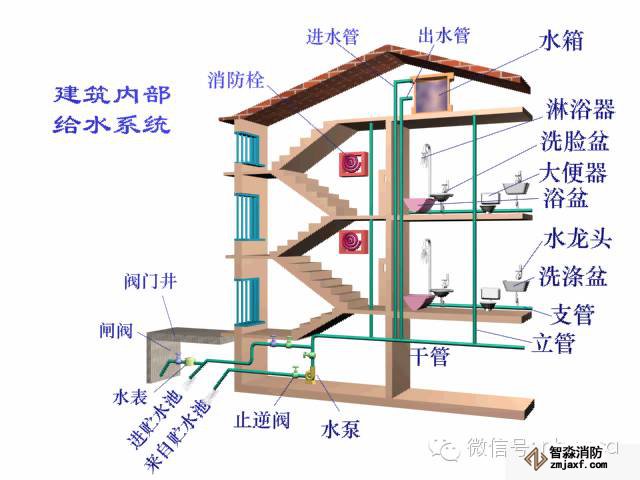

室內生活給水系統

自建筑物的給水引入管至室內各用水及配水設施段，稱為室內給水部分。

給水系統的分類，按用途可分三類：

生活給水系統

生產給水系統

消防給水系統

引入管、水表節點、給水管道、給水附件、升壓和儲水設備；

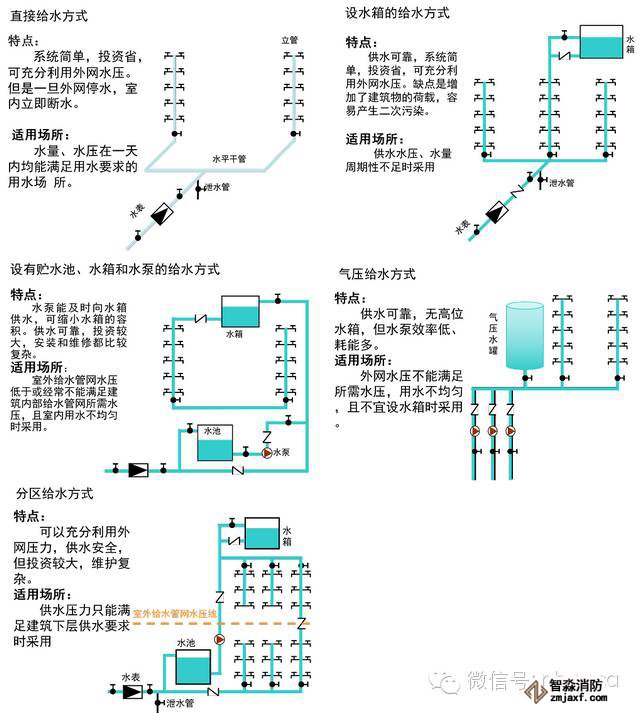

室內給水系統的給水方式

室內給水系統的給水方式必須根據用戶對水質、水壓和水量的要求，室外管網所能提供的水質、水量和水壓情況，衛生器具及消防設備等用水點在建筑物內的分布以及用戶對供水安全要求等條件來確定。室內給水系統給水方式主要有如下幾種：

直接給水方式

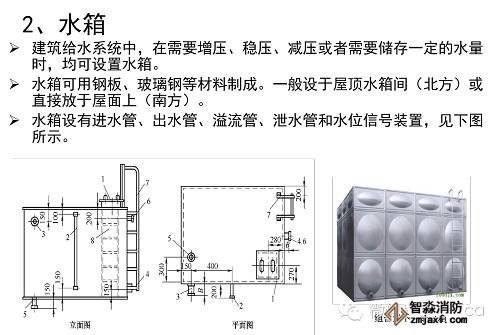

設水箱給水方式

設有貯水池、水箱和水泵的給水方式

氣壓給水方式

分區給水方式

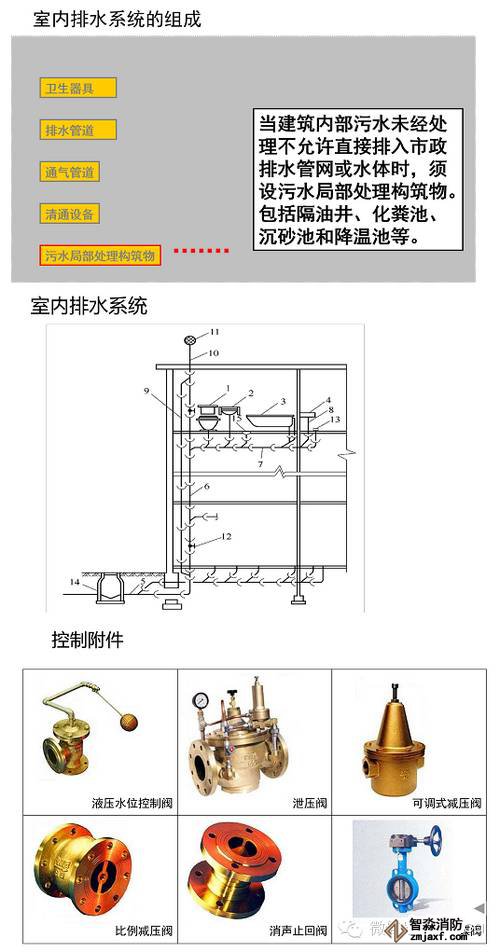

給水管道附件

給水管道附件是安裝在管道及設備上的啟閉和調節裝置的總稱。

一般分為配水附件和控制附件兩類。

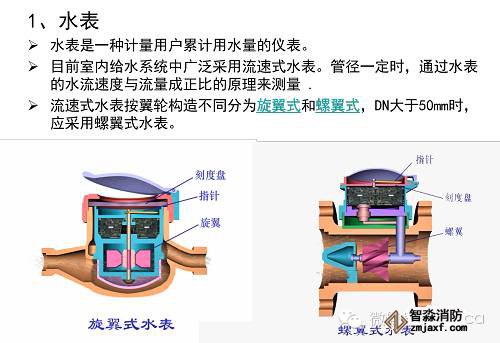

給水設備-水表

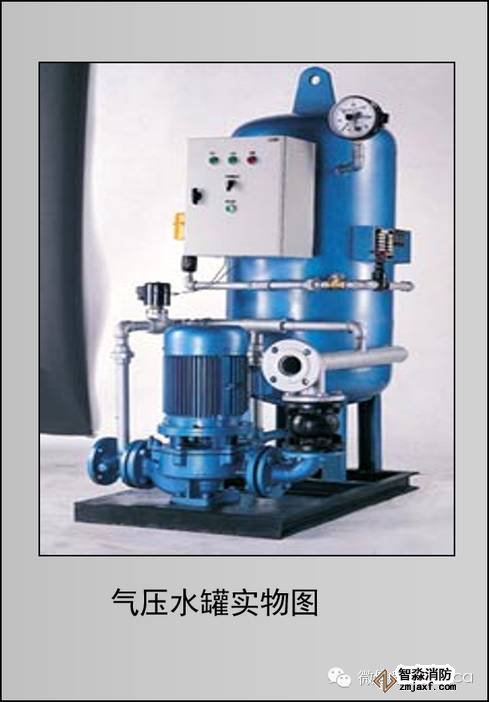

給水設備-氣壓

氣壓給水設備一般由氣壓水罐、水泵機組、管路系統、電控系統、自動控制箱（柜）等組成，補氣式氣壓給水設備還有氣體調節控制系統。

建筑消防給水

建筑消防系統一般可分為：

1.消火栓給水系統

2.自動噴水滅火系統

3.水幕消防系統

消防栓系統：

系統工作原理：

火災時著火部位附近出1支或幾支水槍滅火，水箱中水供應，同時啟動消防泵，泵供水不入箱，箱處有止回閥，消防隊來了，消防車可從室外管網取水加壓，通過水泵接合器打入室內滅火，也可在室外用車上水槍滅火。

消防栓系統組成：消火栓設備、水泵接合器、消防管道 、消防水箱 、消防水池 、水源。

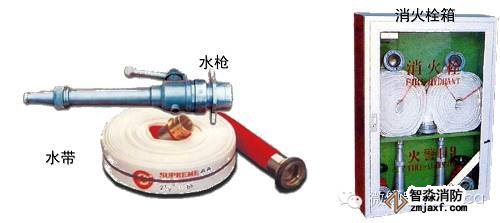

1.消火栓設備

消火栓設備由水槍、水帶和消火栓組成，均安裝于消火栓箱內。

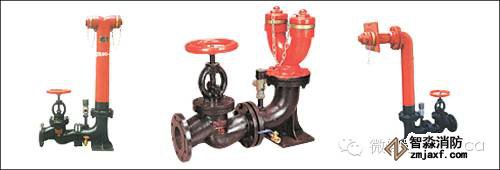

2.水泵接合器

水泵接合器是連接消防車向室內消防給水系統加壓供水的裝置，一端有消防給水管網水平干管引出另一端設于消防車易于接近的地方。

3.消防管道

建筑物內消防管道是否與其他給水系統合用，或獨立設置，應根據建筑物的性質和使用要求經技術經濟比較后確定。

4.消防水池

適用條件：用于無室外消防水源情況下，貯 存火災持續時間內的室內消防用水量。

設置：可設于室外地下或地面上，也可設在室內地下室，或與室內游泳池、水景水池兼用。

5.消防水箱：消防水箱對撲救初期火災起著重要作用。

水箱的設置要求：

為確保其自動供水的可靠性，應采用重力自流供水方式；

消防水箱不應與生活（或生產）高位水箱合用；

水箱應貯存有10min的室內消防用水量。

消防系統的給水方式

由室外給水管網直接供水的消防給水方式

設水箱的消火栓給水方式

設水泵、水池、水箱的消火栓給水方式

分區供水方式

消防系統的給水方式

由室外給水管網直接供水的消防給水方式

適用條件：室外給水管網提供的水量和水壓，在任何時候均能滿足室內消火栓給水系統所需的水量、水壓要求時采用。

設水箱的消火栓給水方式

供水特點：由室外給水管網向水箱供水，箱內貯存10min消防用水量。

火災初期：由水箱向消火栓給水系統供水；

火災延續：可由室外消防車通過水泵接合器向消火栓給水系統加壓供水。

適用條件：外網水壓變化較大。

用水量小時：水壓升高能向高位水箱供水

用水量大時：不能滿足建筑消火栓系統的水量、水壓要求。

設水泵、水池、水箱的消火栓給水方式

設置特點：水泵從貯水池抽水，與室外給水管網間接連接，可避免水泵與室外給水管網直接連接的弊病。當外網壓力足夠大時，也可由外網直接供水。

適用條件：設水池、水泵的給水方式適用于所需的建筑。

分區供水方式

設置特點: 室外給水管網向低區和高位水箱供水，箱內貯存10 min消防水量。

高區火災初起時:由水箱向高區消火栓給水系統供水;

當水泵啟動后:由水泵向高區消火栓給水系統供水滅火。

低區滅火:水量、水壓由外網保證。

消防用水量

多層建筑消防用水量

a.同時使用水槍數量：火災處出1（2）支，上、下出1、2支堵截。

b. 消防水箱的最小消防貯水量：10min的室內消防用水量。

c.低層和多層建筑以外救為主，應考慮消防車至火災現場的時間。

高層建筑消防用水量

a.高層民用建筑必須設置室內、室外消火栓。

b.室內消火栓給水應采用高壓或臨時高壓給水系統。

c.消防用水可由室外給水管網，消防水池或天然水源供給。

自動噴水滅火系統

自動噴水滅火系統定義:

　　是一種在發生火災時，能自動打開噴頭噴水滅火并同時發出火警信號的消防滅火設施。

自動噴水滅火系統特征：

通過加壓設備將水送入管網至帶有熱敏元件的噴頭處，噴頭在火災的熱環境中自動開啟灑水滅火。通常噴頭下方的覆蓋面積大約為12m²。自動噴水滅火系統撲滅初期火災的效率在97%以上。自動噴水滅火系統的組成:由水源、加壓貯水設備、噴頭、管網、報警裝置等組成。

自動噴水滅火系統分類：

濕式自動噴水滅火系統

1、系統原理

特點：為噴頭常閉的滅火系統，管網中充滿有壓水，當建筑物發生火災，火場溫度達到噴頭開啟溫度時，噴頭出水滅火。

優點：滅火及時撲救效率高。

缺點：由于管網中充有有壓水，當滲漏時會損毀建筑裝飾和影響建筑的使用。該系統只適用于環境溫度4℃< t <70 ℃的建筑物。

2、火災探測器：是自動噴水滅火系統的重要組成部分。目前常用的有感煙、感溫探測器。

a.感煙探測器:利用火災發生地點的煙霧濃度進行探測；

b.感溫探測器：通過火災引起的溫升進行探測。

火災探測器布置在房間或走道的天花板下面，其數量應根據探測器的保護面積和探測區面積計算而定。

干式自動噴水滅火系統

特點：為噴頭常閉的滅火系統，管網中平時不充水，充有有壓空氣（或氮?dú)猓?。?dāng)建筑物發生火災火點溫度達到開啟閉時噴頭時，噴頭開啟排氣、充水滅火。

優點：管網中平時不充水，對建筑物裝飾無影響，對環境溫度也無要求，適用于采暖期長而建筑內無采暖的場所。

缺點：該系統滅火時需先排氣，故噴頭出水滅火不如濕式系統及時。

雨淋?chē)娝疁缁鹣到y(tǒng)

特點：為噴頭常開的滅火系統，當建筑物發生火災時，由自動控制裝置打開集中控制閘門，使整個保護區域所有噴頭噴水滅火，形似下雨降水。

優點：出水量大，滅火及時。

水幕滅火系統

特點：該系統噴頭沿線狀布置，發生火災時主要起阻火、冷卻、隔離作用。

適用場所：需防火隔離的開口部位，如舞臺與觀眾之間的隔離水簾、消防防火卷簾的冷卻等。

建筑熱水供應

熱水是用來洗澡、洗漱和洗碗等用水 ，溫度因使用器具不同而不同，在30-50℃之間。熱水供應系統的供水溫度在水加熱出口的最高水溫是75 ℃。

熱水供應系統是指水的加熱、貯存和分配整個過程的總稱。

隨著人民生活水平的不斷提高，熱水供應在建筑中的地位越來越顯著。

按熱水供應范圍，可分為：

⑴局部熱水供應系統：供單個廚房、浴室等

⑵集中熱水供應系統：供一棟或幾棟建筑

⑶區域熱水供應系統 ：需熱水建筑多且集中

熱水供應系統組成

熱水供應系統無論范圍大小，組成大同小異。下圖為集中式熱水供應系統組成示意圖：

水的加熱方式及設備

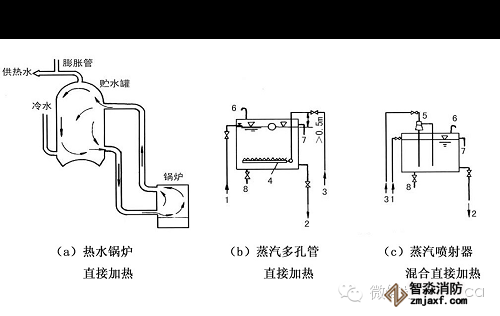

直接加熱設備：鍋爐直接加熱、蒸汽多孔管或蒸汽、噴射器加熱水箱；

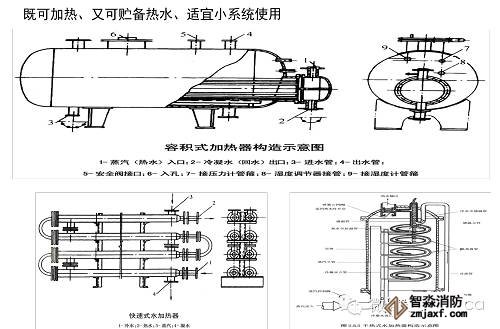

間接加熱設備：容積式水加熱器、快速式水加熱器、半即熱式水加熱器 、分段式水加熱器。

2、加熱設備

直接加熱設備：鍋爐直接加熱、蒸汽多孔管或蒸汽、噴射器加熱水箱；

間接加熱設備：容積式水加熱器、快速式水加熱器、半即熱式水加熱器 、分段式水加熱器。

熱水供應系統的形式及工作原理

熱水供應系統有很多種分類，不同的類型管網形式有所不同

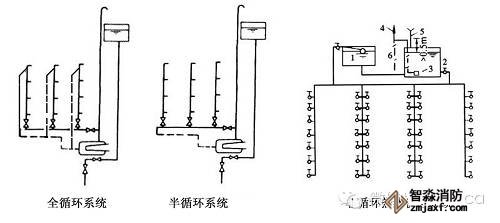

1．按循環管道的設置情況分：有全循環、半循環、非循環熱水供水方式三種：

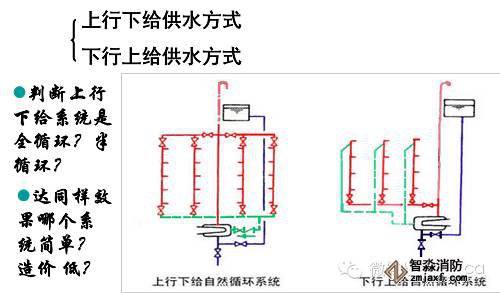

2.按熱水配水管網水平干管的位置不同分

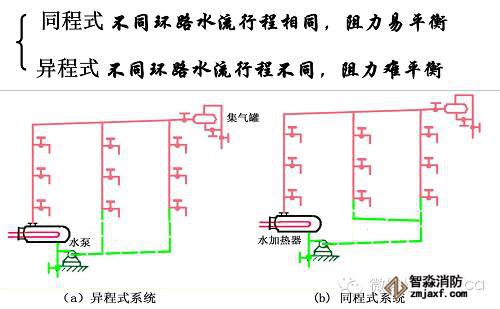

3.按水流通過不同環路所走路程分

4.按供水管網壓力工況分

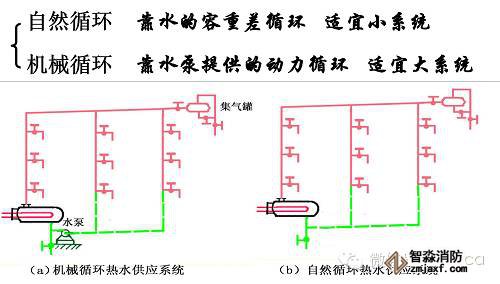

5.按水循環的動力分

6.對于機械循環系統，按水泵的運行情況可分為:
