自動噴水滅火系統的聯動控制設計
4.2.1 濕式系統和干式系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由濕式報警閥壓力開關的動作信號作為觸發信號，直接控制啟動噴淋消防泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響。
2 手動控制方式，應將噴淋消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止。
3 水流指示器、信號閥、壓力開關、噴淋消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。
4.2.2 預作用系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器與一只手動火災報警按鈕的報警信號，作為預作用閥組開啟的聯動觸發信號。由消防聯動控制器控制預作用閥組的開啟，使系統轉變?yōu)闈袷较到y(tǒng)；當系統設有快速排氣裝置時，應聯動控制排氣閥前的電動閥的開啟。濕式系統的聯動控制設計應符合本規范第 4.2.1 條的規定。
2 手動控制方式，應將噴淋消防泵控制箱（柜）的啟動和停止按鈕、預作用閥組和快速排氣閥入口前的電動閥的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止及預作用閥組和電動閥的開啟。
3 水流指示器、信號閥、壓力開關、噴淋消防泵的啟動和停止的動作信號，有壓氣體管道氣壓狀態信號和快速排氣閥入口前電動閥的動作信號應反饋至消防聯動控制器。
4.2.3 雨淋系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，應由同一報警區域內兩只及以上獨立的感溫火災探測器或一只感溫火災探測器與一只手動火災報警按鈕的報警信號，作為雨淋閥組開啟的聯動觸發信號。應由消防聯動控制器控制雨淋閥組的開啟。
2 手動控制方式，應將雨淋消防泵控制箱（柜）的啟動和停止按鈕、雨淋閥組的啟動和停止按鈕，用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制雨淋消防泵的啟動、停止及雨淋閥組的開啟。
3 水流指示器，壓力開關，雨淋閥組、雨淋消防泵的啟動和停止的動作信號應反饋至消防聯動控制器。
4.2.4 自動控制的水幕系統的聯動控制設計，應符合下列規定：
1 聯動控制方式，當自動控制的水幕系統用于防火卷簾的保護時，應由防火卷簾下落到樓板面的動作信號與本報警區域內任一火災探測器或手動火災報警按鈕的報警信號作為水幕閥組啟動的聯動觸發信號，并應由消防聯動控制器聯動控制水幕系統相關控制閥組的啟動；僅用水幕系統作為防火分隔時，應由該報警區域內兩只獨立的感溫火災探測器的火災報警信號作為水幕閥組啟動的聯動觸發信號，并應由消防聯動控制器聯動控制水幕系統相關控制閥組的啟動。
2 手動控制方式，應將水幕系統相關控制閥組和消防泵控制箱（柜）的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，并應直接手動控制消防泵的啟動、停止及水幕系統相關控制閥組的開啟。
3 壓力開關、水幕系統相關控制閥組和消防泵的啟動、停止的動作信號，應反饋至消防聯動控制器。
條文說明
4.2 自動噴水滅火系統的聯動控制設計

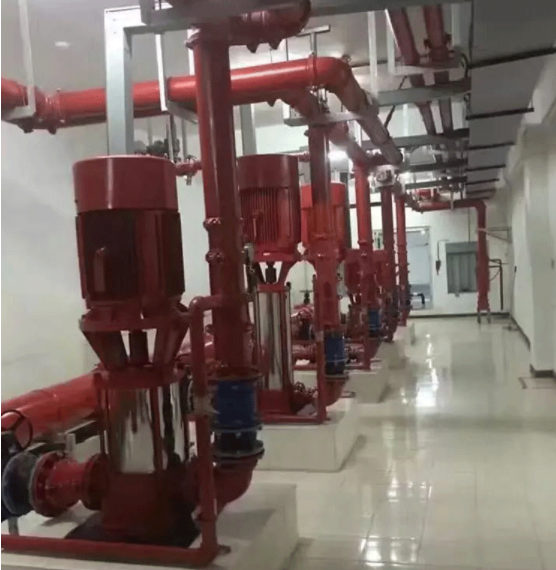

4.2.1 當發生火災時，濕式系統和干式系統的噴頭的閉鎖裝置溶化脫落，水自動噴出，安裝在管道上的水流指示器報警，報警閥組的壓力開關動作報警，并由壓力開關直接連鎖啟動供水泵向管網持續供水。
以前通常使用噴淋消防泵的啟動信號作為系統的聯動反饋信號，該信號取自供水泵主回路接觸器輔助接點，這種設計的缺點是如果供水泵電動機出現故障，供水泵雖未啟功，但反饋信號表示己經啟動了。而反饋信號取自干管水流指示器，則能真實地反映噴淋消防泵的工作狀態。
系統在手動控制方式時，如果發生火災，可以通過操作設置在消防控制室內消防聯動控制器的手動控制盤直接開啟供水泵。
4.2.2 預作用系統在正常狀態時，配水管道中沒有水?；馂?zāi)自動報警系統自動開啟預作用閥組后，預作用系統轉為濕式滅火系統。當火災溫度繼續升高時，閉式噴頭的閉鎖裝置溶化脫落，噴頭自動噴水滅火。
預作用系統在自功控制方式下，要求由同一報警區域內兩只及以上獨立的感煙火災探測器或一只感煙火災探測器及一只手動報警按鈕的報警信號（“與”邏輯）作為預作用閥組開啟的聯動觸發信號，主要考慮的是保障系統動作的可靠性。
系統在手動控制方式時，如果發生火災，可以通過操作設置在消防控制室內的消防聯動控制器的手動控制盤直接啟動向配水管道供述的閥門和供水泵。
干管水流指示器的動作信號是系統聯動的反饋信號，因此，應將信號發送到消防控制室，并在消防聯動控制器上顯示。
4.2.3 雨淋系統是開式自動噴水滅火系統是一種，本條規定的雨淋系統是指通過火災自動報警系統實現管網控制的系統。
與預作用系統相同，在自動控制方式下，要求由同一報警區域內兩只及以上獨立的感溫火災探測器或一只感溫火災探測器及一只手動報警按鈕的報警信號（“與”邏輯）作為雨淋閥組開啟的聯功觸發信號，主要考慮的是保障系統動作的可靠性。雨淋閥組啟動，壓力開關動作，連鎖啟動雨淋消防泵。
另外，雨淋報警閥動作信號取自雨淋報警閥的輔助接點，可通過輸入模塊接入總線，并在消防聯動控制器上顯示。
手動控制方式與雨淋系統的聯動反饋信號，可參見本規范第 4.2.2 條條文說明。
4.2.4 水幕系統由開式灑水噴頭或水幕噴頭、雨淋報警閥組或感溫雨淋閥、水流報警裝置（水流指示器或壓力開關），以及管道、供水設施等組成。
1 系統在自動控制方式下，作為防火卷簾的保護時，防火卷簾按照本規范第 4.6 節的規定降落到底，其限位開關動作，限位開關的動作信號用模塊接入火災自動報警系統與本探測區域內的火災報警信號組成“與”邏輯控制雨淋報警閥開啟，雨淋報警閥泄壓，壓力開關動作，連鎖啟動水幕消防泵。
2 手動拉制方式與水幕系統的聯動反饋信號，可參見本規范第 4.2.2 條條文說明。
