海灣J-SAM-GST9121B/J-SAM-GST9121C 型手動火災報警按鈕接線安裝技術

特點

J-SAM-GST9121B/J-SAM-GST9121C 手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，

當人工確認火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警

信號后，顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點：

（1）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

（2）報警按鈕動作機構采用專利設計，抗灰塵能力強。

（3）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，

對電磁干擾有良好的抑制能力。

（4）地址碼為電子編碼，可現場改寫。

主要技術指標

（1）工作電壓：

信號總線電壓：24V 允許范圍：16V~28V

（2）工作電流：

監視電流≤0.3mA

報警電流≤0.9mA

（3）啟動零件型式：可重復使用型

（4）啟動方式：人工按下按片

（5）復位方式：用專用鑰匙復位

（6）指示燈：紅色，正常巡檢時閃亮，報警后點亮

（7）編碼方式：電子編碼，編碼范圍在 1～242 之間任意設定

（8）線制：與控制器無極性二線制連接

（9）使用環境：

類 型：戶內

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（10）外形尺寸：91mm×91mm×45.5mm (帶底殼)

（11）外殼防護等級：IP40

（12）殼體材料和顏色：ABS，紅色

（13）重量：約 123g(含底殼)

（14）安裝孔距：60mm

結構特征、安裝與布線

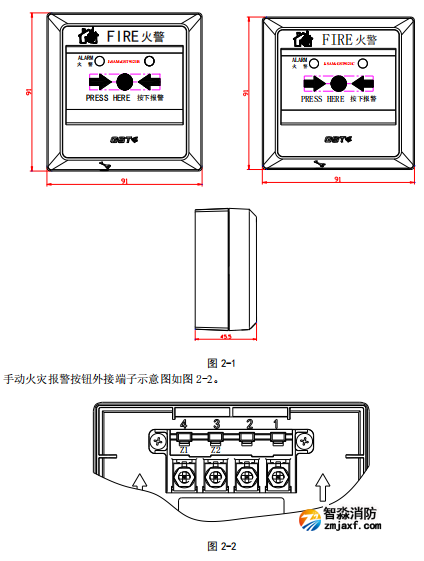

手動火災報警按鈕外形示意圖如圖 2-1。

其中：

Z1、Z2：無極性信號二總線接線端子。

布線要求：Z1、Z2 可選用截面積不小于 1.0mm2的 RVS 雙絞線。

手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，

再插好報警按鈕即可安裝好報警按鈕，安裝孔距為 60mm。報警按鈕安裝采用預埋盒安裝方式，如圖

2-3 所示。

應用方法

將手動火災報警按鈕的 Z1、Z2 端子直接接入控制器總線上即可。
