一、海灣GST-LD-SD128總線制操作盤概述


　　GST-LD-SD128總線制操作盤在現有LD-SD064A智能手動消防啟動盤基礎上新采用LD-SD064A智能手動消防啟動盤勢必增加控制柜的問題，從而達到了為用戶降低成本的目的。此控制盤整體采用金屬框架鑲嵌塑料面板方式，塑膠按鍵性能可靠，壽命長；采用貼片燈,整體產品簡單實用；在面板大小不變的情況下，按鍵數由64個增加到128個，簡化生產裝配過程，提高生產效率。此控制盤還完成了128個鍵和256個LED指示燈的管理，可將按鍵轉化成鍵值發送到回路板，實現接線少、允許布線距離長、可靠性高，手動消防啟動盤上的每一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設備的啟/?？刂疲瑥氐捉鉀Q了報警聯動一體化系統的工程布線、設備配置及安裝調試存在的固有問題。



二、海灣GST-LD-SD128總線制操作盤特點


　　1、本操作盤采用模塊化結構設計，可與JB-QG-GST5000、JB-QT-GST5000火災報警控制器配合使用，且根據工程需要靈活配置控制點數。



　　2、本操作盤操作簡單、配置靈活，用戶可以用一個按鍵啟停單個總線設備，也可以用一個按鍵啟停一組總線設備。



　　3、本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態，方便用戶查看。



　　4、本操作盤不直接連接總線設備，無需外部接線。



三、海灣GST-LD-SD128總線制操作盤主要技術指標

容量	每塊操作盤有128個手動按鍵、128組指示燈 （每組指示燈含1只啟動指示燈、1只反饋指示燈）
接口	10P通訊接口，連接回路板，每塊回路板最多連接4塊本操作盤
工作電壓	DC5V，電壓范圍DC4.75V~DC5.25V
功耗	＜2W
使用環境	溫度：0℃～+40℃ 相對濕度：≤95%，不凝露

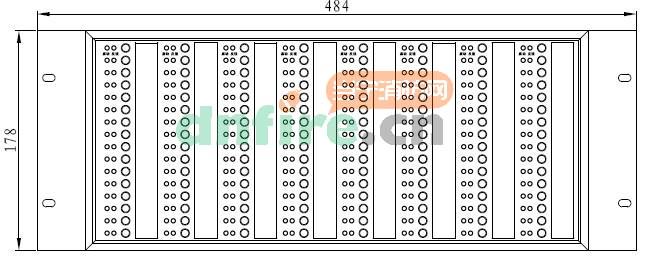

外形	484mm×178mm
