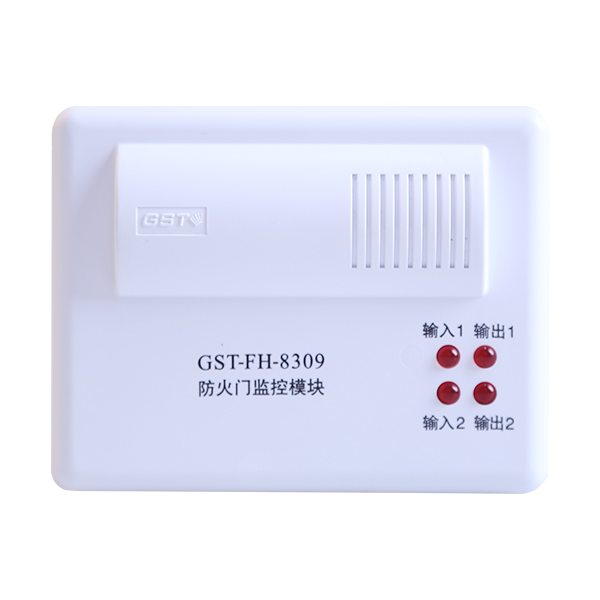

GST-FH-8309防火門監控模塊

作者:海灣消防文章來源：http://m.js-zymm.com/ [大中小]

一、海灣GST-FH-8309防火門監控模塊產品概述

　　海灣GST-FH-8309防火門監控模塊，連接防火門監控設備，主要用于雙扇常開防火門的監控。

二、GST-FH-8309防火門監控模塊產品特點

　　1、GST-FH-8309采用電子編碼器進行編碼，工程調試簡便。

　　2、模塊輸入端與無源觸點連接，具有檢線功能，可設置為常開檢線、常閉檢線或自回答方式。

　　3、輸出端可連接成常開輸出或常閉輸出，具有檢線功能。

　　4、2個輸出口延時輸出時間可設置。輸出1先動作，延時設定的時間后輸出2動作。

　　5、GST-FH-8309防火門監控模塊只占用1個編碼點，節約系統內的編碼資源。

三、海灣GST-FH-8309防火門監控模塊主要技術指標

工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V
工作電流	總線監視電流≤0.6mA 總線啟動電流≤2.8mA 電源監視電流≤7mA 電源啟動電流≤30mA
線制	信號總線：2線，無極性，連接防火門監控器電源線：2線，無極性，連接防火門監控器或電源箱
輸入檢線	雙路輸入，任何一路發生短路、斷路時，監控模塊向防火門監控器發送故障信息；2個輸入端口都反饋時，監控模塊向防火門監控器發送反饋信息；任意一個輸入恢復時，監控模塊向防火門監控器發送反饋恢復信息（一路反饋另一路正常，或者2路都正常，認為是正常待機狀態）
輸出檢線	雙路輸出，每路檢線功能、觸點容量、控制方式相同任何一路輸出線路發生短路、斷路時，監控模塊向防火門監控器發送故障信號
每路觸點容量	無源輸出，DC24V/200mA
控制方式	電平、脈沖（脈沖啟動時繼電器吸合時間為3~10s）。輸出1先動作，間隔一段時間后輸出2動作，間隔時間可設置
使用環境	溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露
外殼防護等級	IP30
外形尺寸	110mm×86mm×43mm（帶底殼）

四、了解更多技術資料及產品資質證書，請點擊下面內容下載：

防火門監控系統-產品手冊
